醫院一鍵報警系統解決方案

中國醫療秩序總體穩定，但因各種醫療糾紛引發的惡性涉醫事件卻時有發生，大部分醫院科室都是一人一室單獨工作，對突發事件無足夠的應對防范能力，糾紛事件造成醫護人員直接人身傷害，不安全因素也帶來醫護人員思想負擔。

醫院一鍵報警系統是通過高科技防盜手段，有效的防止了非法犯罪人員夜襲醫院導致給醫護人員的安全帶來不安全隱患，在醫院門衛室、各科室、重點要害部位安裝緊急按鈕，與醫院值班室聯網，確保發生突發案事件時能及時通知保衛、保安人員進行迅速處置，報警系統還可聯動電子沙盤系統，實現遠程報警顯示電子地圖。

報警需求

l 醫院大，綠化帶多，入侵者很容易藏匿；

l 醫院的安防的同時對設備外觀的要求也比較高.；

l 醫院建筑圍墻普遍低矮，容易被不法分子攀爬，翻閱，實行犯罪行為；

l 醫院長度大、情況復雜，安防人員難以估計所有區域，夜間尤其如此；

l 醫院面積大小不一，入侵行為發生當時，沒有實時報警功能；

功能要求

l 在非法入侵前得到有效制止，避免造成人身及財產的損失；

l 設計實行多手段防范，如防入侵、防盜、緊急報警等；

l 實施報警與LCD顯示相結合的智能化系統，達到人防和技防相結合的目的；

l 功能完善的軟件管理平臺和完全定制的電子地圖，方便管理人員的使用；

設計解決方案

概述： 根據立體布防的設計要求，在醫院的重要位置安裝緊急按鈕，當發生緊急事件時。按下緊急按鈕，觸發報警。每個防區可以通過聯動設備與視頻監控系統，進行相關報警聯動。從而迅速做出反應，制止犯罪發生。

設計初步：

報警系統以大型報警通訊主機AL-7480E為中心

AL-7480E通過TCP/IP連接各個報警點位的四防區網絡主機；

前端設備：

a.在每個配置一個四防區網絡主機；

b.在前端配置緊急按鈕；

l 管理中心：

a.總線網絡報警控制主機1臺；

b.控制鍵盤1個

c．管理軟件1套

l 供電及電源

a.就近取電；

l 報警通知

a.探測到報情的探測器立即發出報警信號到監控室報警管理中心，報警管理中心通過電子

地圖或者LCD鍵盤識別報警區域確切位置；

b.報警管理中心發出語音、警笛、警燈提示；

c.報警管理中心進行報警狀態、報警時間的記錄；

e.報警時，警情發生區域的視頻會彈出；

f.警情處理完畢后，報警管理中心可控制前端設備狀態的恢復；

(1)結合本項目的實際情況：采用網絡通訊方式完成本項目安全防范系統的連接。本項目采用緊急報警系統。當前端有入按下緊急按鈕時，此時將發出報警信號（開關量信號），開關量信號上傳到四防區網絡主機，四防區網絡主機通過TCP/IP上傳報警后端控制主機，這時值班室中心的報警系統立即報警，提醒值班人員的注意，并通過LCD中文鍵盤顯示屏顯示報警區域，或通過報警管理軟件電子地圖顯示，，這時值班人員可根據實際情況采取措施。

(2)同時后端機房報警系統并發出總線信號給繼電器聯動模塊，繼電器聯動模塊輸出開關信號與DVR（硬盤錄像機）或視頻矩陣進行報警聯動，視頻監控系統電視墻或監視器正常情況是多個畫面顯示，當接收到報警信號馬上在電視墻或監視器彈出單個畫面（已觸發報警的報警點）并實現報警系統與監控系統一體化聯動功能。從而加強對周界的全天候安全防范，全面提高周界的綜合防范和管理水平，實現快速處理突發性事的能力。艾禮安防盜報警系統就是要有針對性地加以防范和預防！

系統特點

l 低誤報率，更具有高穩定性和誤報率極低的特點，對環境工作表現出極強適應性；

l 穩定的信號采集與傳輸：系統采用先進的網絡通訊方式及485通信傳輸；

l 中心軟件能以電子地圖、數據庫記錄等手段對警情作出迅速反應，并可與其它安防系統聯動，達到萬無一失的目的；

l 系統安裝運行、維護成本低，使用壽命長；

l LCD中文鍵盤顯示報警區域，并且防區名稱漢字任意更改，防區最多支持7個漢字示報警位置；

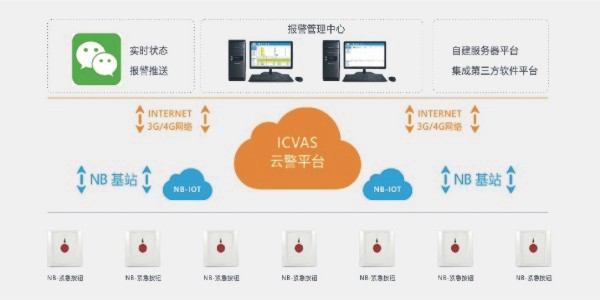

系統連接圖

報警系統設備參數介紹

1.總線報警主機 AL-7480E

1.1主要功能

8個板載有線防區，可擴展至3072個

可擴展至1120個聯動繼電器或LED輸出

支持兩條總線，每條可達1.2Km （RVSP2*0.75mm）最遠9.6Km，手牽手總線拓撲

支持通過網絡、電話線、串口等方式上傳報警數據到軟件

支持1000條報警事件記錄，1000條操作事件和管理操作記錄，支持遠程搜索查詢事件日志

支持15個鍵盤分區

支持2個獨立的以太網接警中心、3個獨立的電話接警中心支持8個用戶電話號碼

支持主機防拆、支持探測器防拆報警

支持1路受控警號（繼電器）輸出

支持15個LCD鍵盤包括1個主鍵盤和14個從鍵盤，鍵盤總線最長9.6Km（需加中繼器）

支持Contact ID protocol，支持話機復用

支持250條CID報告緩存

支持外置蓄電池，蓄電池電壓實時監測，主輔電源可自動切換

支持DC12~30V電源供電

支持警號輸出、鍵盤電源、輔助電源防反接和過流保護

支持1路12V/1A輔電輸出

1.2電性能指標

輸入電源 DC16.5V

主機板耗電靜態 300mA

報警狀態 850mA

輸出電源 DC12V 800mA

報警輸出口 常開信號

外觀尺寸 264 x 217 x 46mm

鍵盤端口總線總長度不得大于1200m

通訊端口總線總長度每個接口不得大于1200m
