校園無線覆蓋解決方案

方案背景

隨著信息化的飛速發展，信息化建設的觸角也深入到教育行業，同時隨著無線局域網技術的發展，我國部署無線校園網絡的步伐也越來越快。無線局域網以其靈活布設、高帶寬和無線接入的優勢，可以突破有線網絡節點限制、實現多人同時上網的問題，大大地增加了校園網絡信息點，方便在校師生獲取信息，進一步提升學校的 信息化水平。

客戶需求

校園無線覆蓋的需求分析如下：

1、校園無線網絡覆蓋主要考慮學生宿舍、教學樓、圖書館、體育館以及校道等室外區域；

2、由于現代化教學互動的需要，教學樓往往在同一時刻有大量的終端接入，無線AP需滿足高帶機量的需求；

3、學生宿舍和圖書館多為在校師生上網查閱信息使用，需滿足各區域全覆蓋且滿足一定的接入量的需求；

4、體育館一般較為空曠，作為學校集會、講座等活動的舉辦地，人員最為密集，無線AP需滿足較大的接入量和支持負載均衡；

5、道路部分的網絡建設以覆蓋為主，容量為輔，且AP安裝于室外，需考慮防水防雷等需求；

6、無線AP需支持發射多個SSID，且不同的SSID有不同的使用權限，即SSID必須支持綁定VLAN；

7、校園無線網絡一般無線認證方式為portal認證，師生使用自己的賬號和密碼登錄使用；

8、校園整體無線覆蓋方案所用AP較多，AP支持統一管理、配置，并實時監控各AP工作狀態，運維簡便；

方案設計

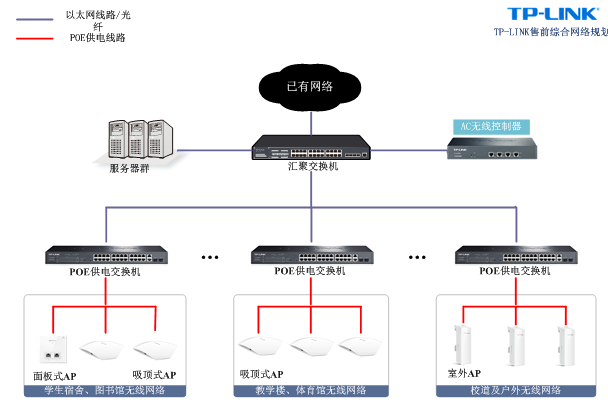

網絡拓撲

安裝部署

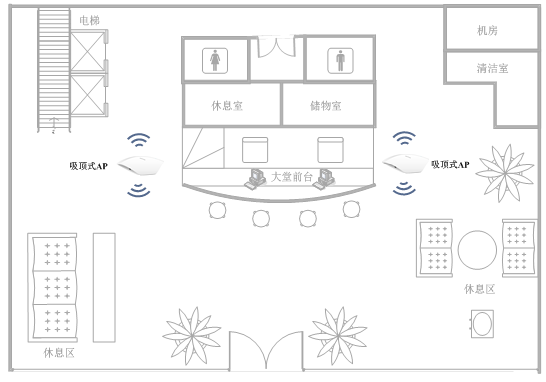

1、教學樓部分：主要覆蓋部分為教室內部，可根據教室大小以及使用人數合理規劃點位，一般情況，吸頂式AP的覆蓋半徑為10-12米，如下圖所示

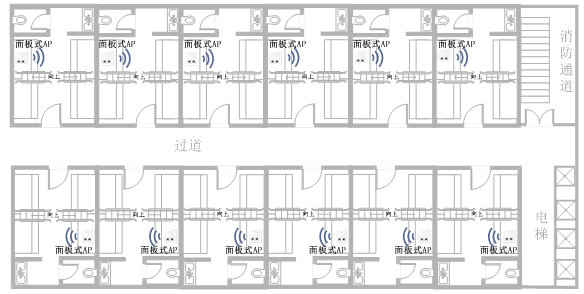

2、學生宿舍：可以選擇面板式AP方案，AP安裝于宿舍內部，每個AP覆蓋1-3間房間，也可以選擇吸頂式AP方案，AP安裝于宿舍外走廊，覆蓋兩側共4-6房間。如下圖所示：

宿舍內采用面板AP

宿舍通達采用吸頂AP

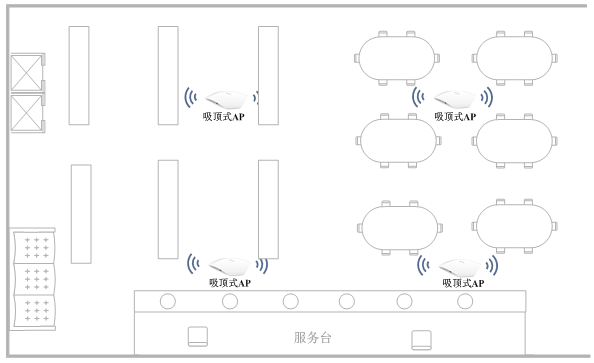

3、圖書館內：采用吸頂式AP，可根據實際情況合理規劃點位，一般情況，吸頂式AP的覆蓋半徑為10-12米，如下圖所示：

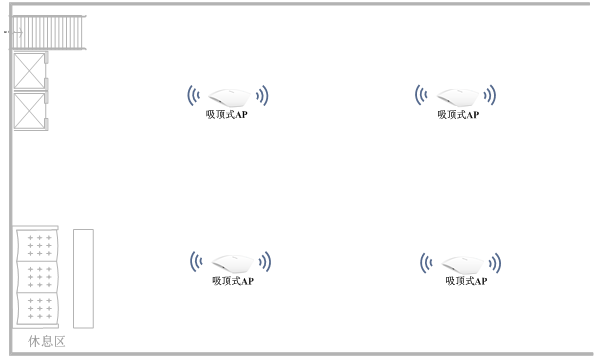

4、體育館：相對空曠，阻隔物較少，吸頂式AP在空曠環境中覆蓋直徑20-30米，可根據規模酌情確定使用數量，布點點位均勻分布，如下圖所示：

5、校道等室外：使用TP-LINK室外大功率AP覆蓋，一般情況下覆蓋半徑可達100-300米，室外安裝，防水防雷。

方案特點

方案使用TP-LINK商用無線產品實現覆蓋，采用無線控制器AC和FIT AP的方式進行部署。有如下特點：

高可用性：AP采用專業天線，帶機量大，發射功率線性可調，可根據實際環境，合理調整AP發射功率，滿足不同區域的覆蓋需求。

高可靠性：采用FIT AP方案，支持負載均衡，AC能夠動態調整用戶在不同AP間的均勻分布，防止個別AP過載。

高擴展性：持MAC認證、Portal認證等多種用戶接入認證方式，可結合外置portal服務器和認證服務器實現web認證、短信認證，微信認證等多種認證方式。

使用靈活：支持SSID綁定VLAN，靈活方便控制不同SSID的網絡權限。

便于部署：AP支持802.3af/at標準PoE網線供電，既可吸頂式安裝，又可壁掛式安裝，因地制宜，使用靈活，室外AP采用專業室外殼體設計，適應各種惡劣環境。

易管理性：FTT AP統一由無線控制器AC管理，自動發現并統一管理AP，可實時查看AP運行狀態，方便網絡管理和運維。
